Trang chủ / Máy ép nóng ba trạm
Máy ép nóng ba trạm
Sản xuất và kinh doanh ngành công nghiệp và thương mại
  • THIẾT BỊ PHỤ TRỢ
    Máy làm lạnh 15F
    Làm mát khuôn, đường ray và hệ thống thủy lực trong khi máy đang chạy

    Môi chất lạnh: R22

    Quạt làm mát: 0,55kw*2

    Thể tích bình chứa nước: 240L

    Công suất định mức: 13,6 kw

    Nguồn điện: 3PH-380V/50Hz

    Kích thước: 1750*930*1600mm

    Cân nặng: 420kg

  • THIẾT BỊ PHỤ TRỢ

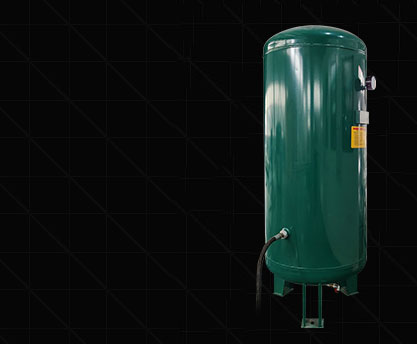

    Bình khí 1m³
    Là bộ phận phụ trợ của hệ thống nén khí nhằm giữ ổn định áp suất không khí

    Thể tích: 1.0m³

    Áp suất: 0,8Mpa

    Nhiệt độ thiết kế: 150℃

    Tổng chiều cao: 2400mm

    Đường Kính trong: 800mm

    Giao diện van giảm áp: Rp 11/2

    Giao diện van xả: R 1/2

  • THIẾT BỊ PHỤ TRỢ
    Máy nén khí
    TK-3.6
    Lấy đủ không khí trong quá trình đúc

    Áp suất làm việc: 0,8Mpa

    Máy dịch chuyển không khí: 3,6m³/phút

    Công suất động cơ: 3PH-380V/50Hz

    Kích thước: 1150x900x1350mm

    Nguồn điện: 3PH-380V/50Hz

    Phương pháp làm mát: Làm mát bằng không khí

    Lượng dầu bôi trơn: Khoảng 27L

THÔNG SỐ KỸ THUẬT CHÍNH
Người mẫu
Khu vực hình thành520mm x 400 mm700mm x 550 mm
Độ sâu hình thành (Tối đa)110mm120mm
Độ dày tấm0,2-2,0mm0,2-2,0mm
Tốc độ hình thành (Tối đa)30 lần / phút35 lần / phút
Áp suất không khí0,6-0,8mpa0,6-0,8mpa
Tiêu thụ không khí3,0 m³ / phút3,6 m³ / phút
Sự tiêu thụ nước0,7 m³ / h0,7 m³ / giờ
Chiều rộng trang tính (Tối đa)550mm730mm
Tấm phù hợpPP, PS, HIPS, PET, PVC, PLA, v.v.PP, PS, HIPS, PET, PVC, PLA, v.v.
Nguồn cấpAC 380V, 50Hz, ba pha, bốn dâyAC 380V, 50Hz, ba pha, bốn dây
Năng lượng đã sử dụng50Kw95Kw
Công suất định mức100Kw190Kw
Lò sưởi75Kw118Kw
Thủ tụcHình thành-cắt-xếp chồngHình thành-cắt-xếp chồng
Kích thướcL9700 * W4600 * H2700mmL13000 * W4700 * H2750mm
Trọng lượngKhoảng 9.0TKhoảng 19.0T
Người mẫu
Khu vực hình thành (Tối đa)
Độ sâu hình thành (Tối đa)
Độ dày tấm
Tốc độ hình thành (Tối đa)
Áp suất không khí
Tiêu thụ không khí
Sự tiêu thụ nước
Chiều rộng trang tính (Tối đa)
Tấm phù hợp
Nguồn cấp
Năng lượng đã sử dụng
Lò sưởi
Công suất định mức
Thủ tục
Kích thước
Cân nặng
520mm x 400 mm
110mm
0,2-1,6mm
30 lần / phút
0,6-0,8mpa
3,0 m³ / phút
0,7 m³ / h
550mm
PP, PS, HIPS, PET, PVC, PLA, v.v.
AC 380V, 50Hz, ba pha, bốn dây
50Kw
75Kw
110Kw
Cho ăn-Sưởi ấm- Hình thành-Cắt-Xếp chồng-Tái chế
L8200*W4650*H2670mm
Khoảng 9T
520mm x 400 mm
110mm
0,2-1,6mm
30 lần / phút
0,6-0,8mpa
3,0 m³ / phút
0,7 m³ / h
550mm
PP, PS, HIPS, PET, PVC, PLA, v.v.
AC 380V, 50Hz, ba pha, bốn dây
50Kw
75Kw
110Kw
Cho ăn-Sưởi ấm- Hình thành-Cắt-Xếp chồng-Tái chế
L8200*W4650*H2670mm
Khoảng 9T
  • Bảo mật cao
  • Ổn định cao
  • Tiếng ồn thấp
  • Năng lượng thấp
    sự tiêu thụ
  • Tỷ lệ cao
  • Hoàn toàn tự động

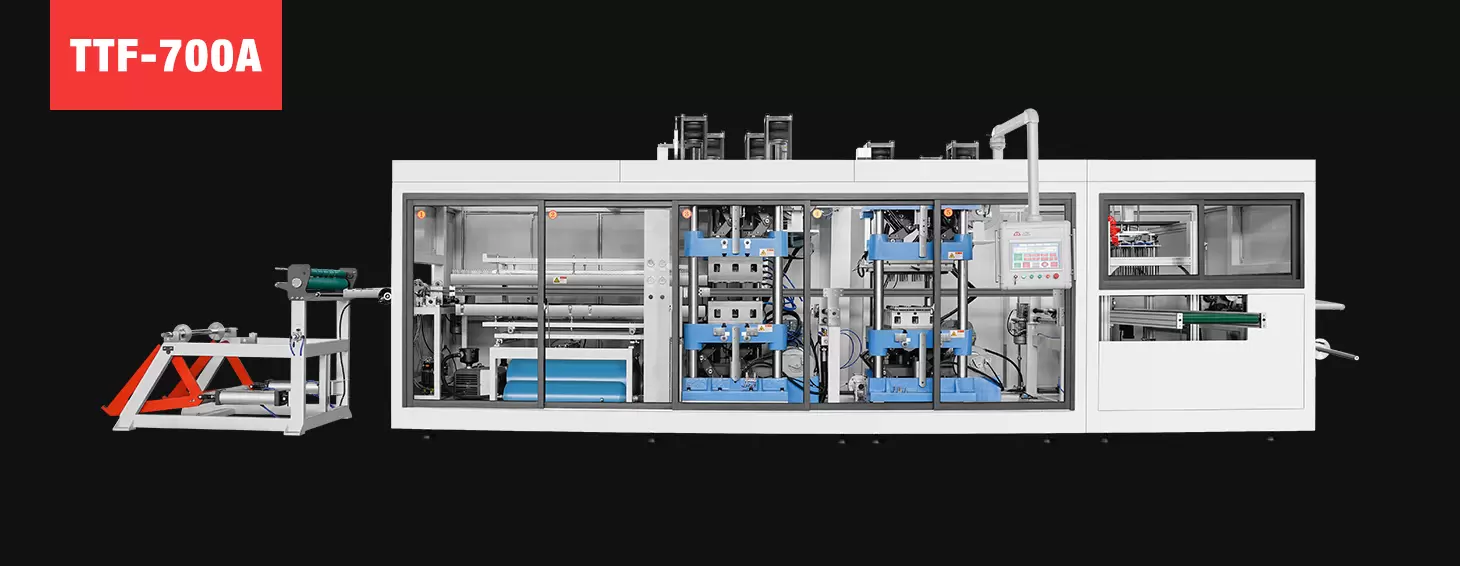

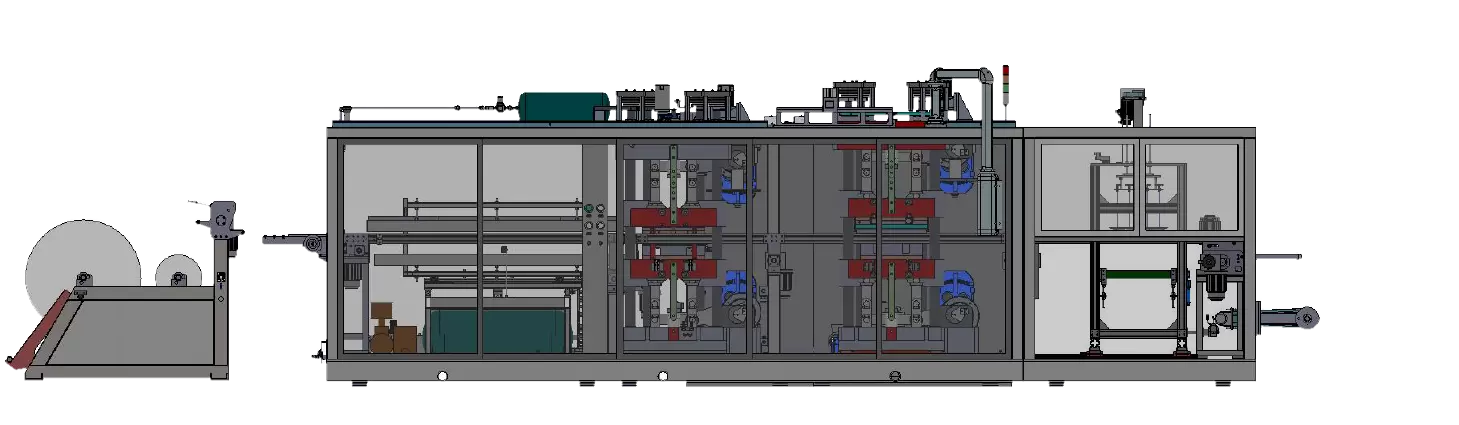

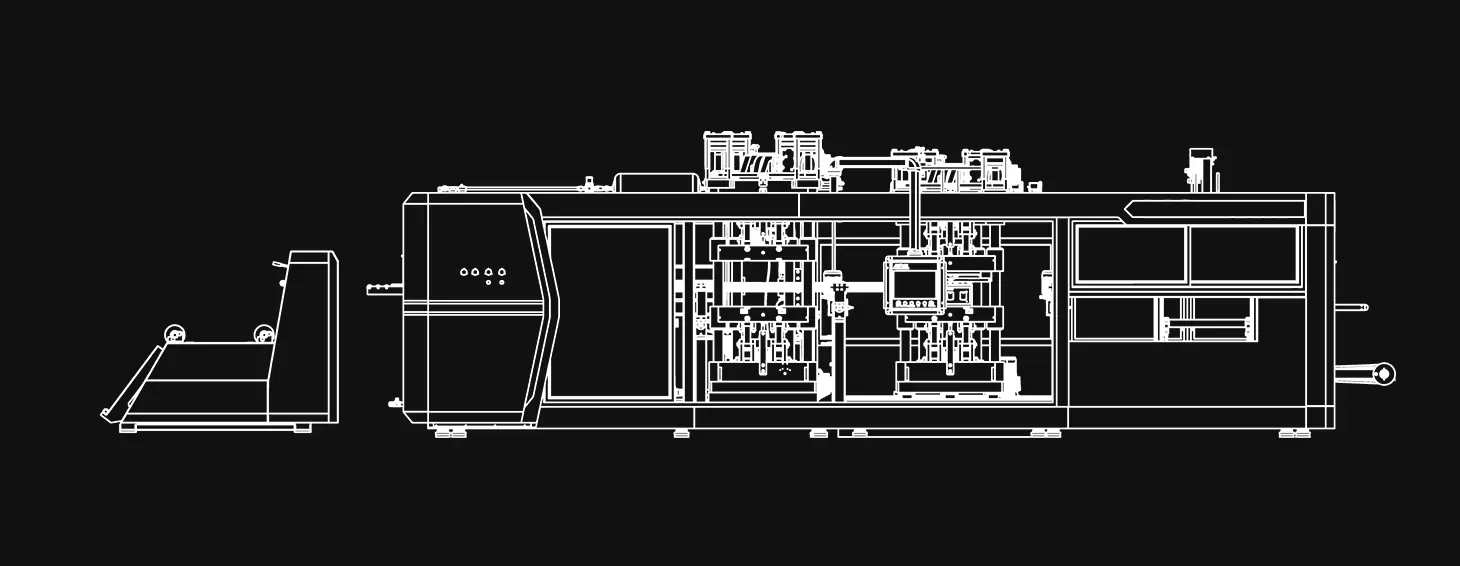

Sơ đồ dòng TTF-700A
Line diagram of TTF-700A thermoforming machine

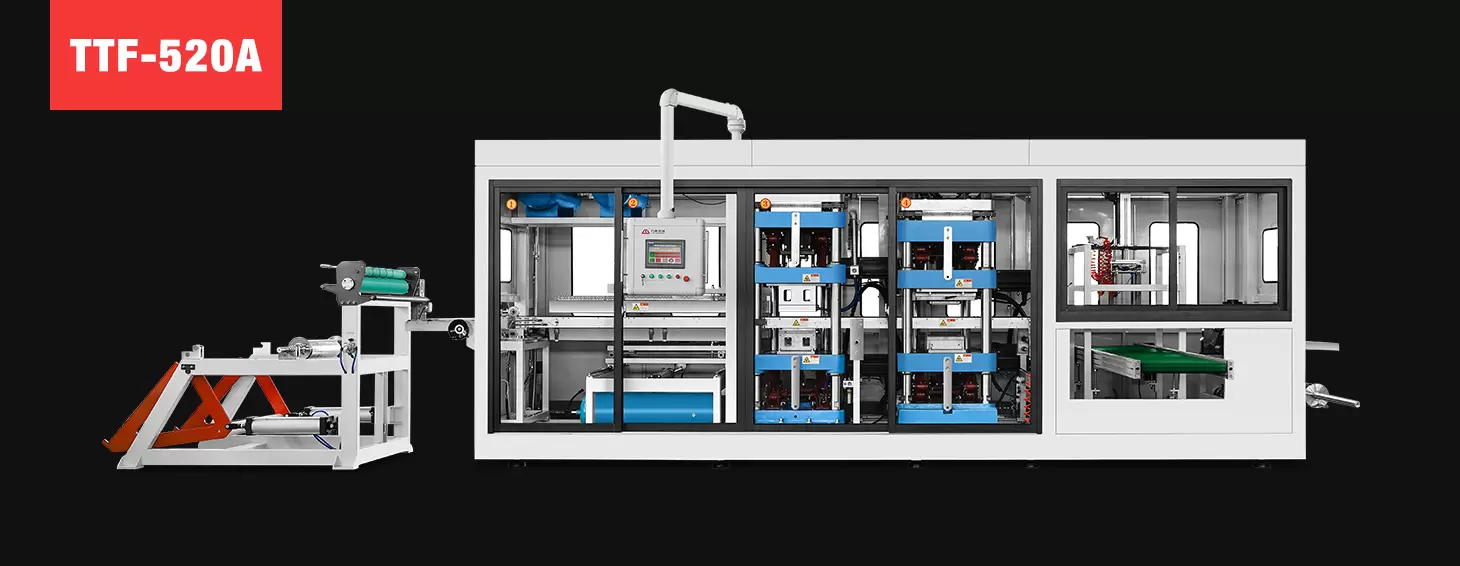

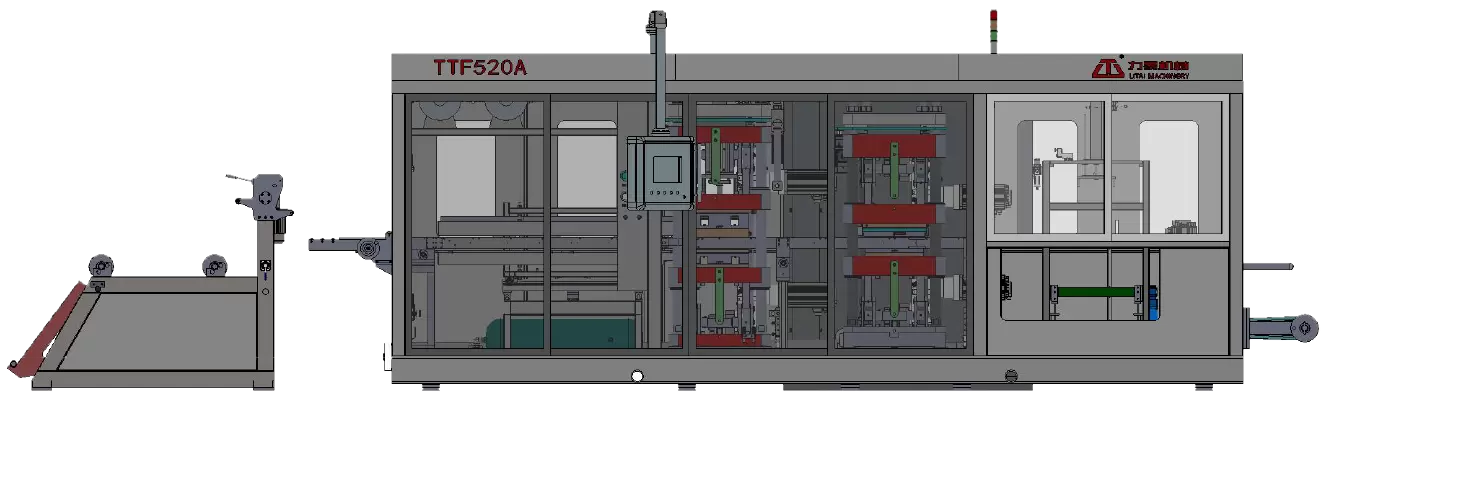

Sơ đồ dòng TTF-520A
sơ đồ dây chuyền của máy ép nhiệt TTF-520A

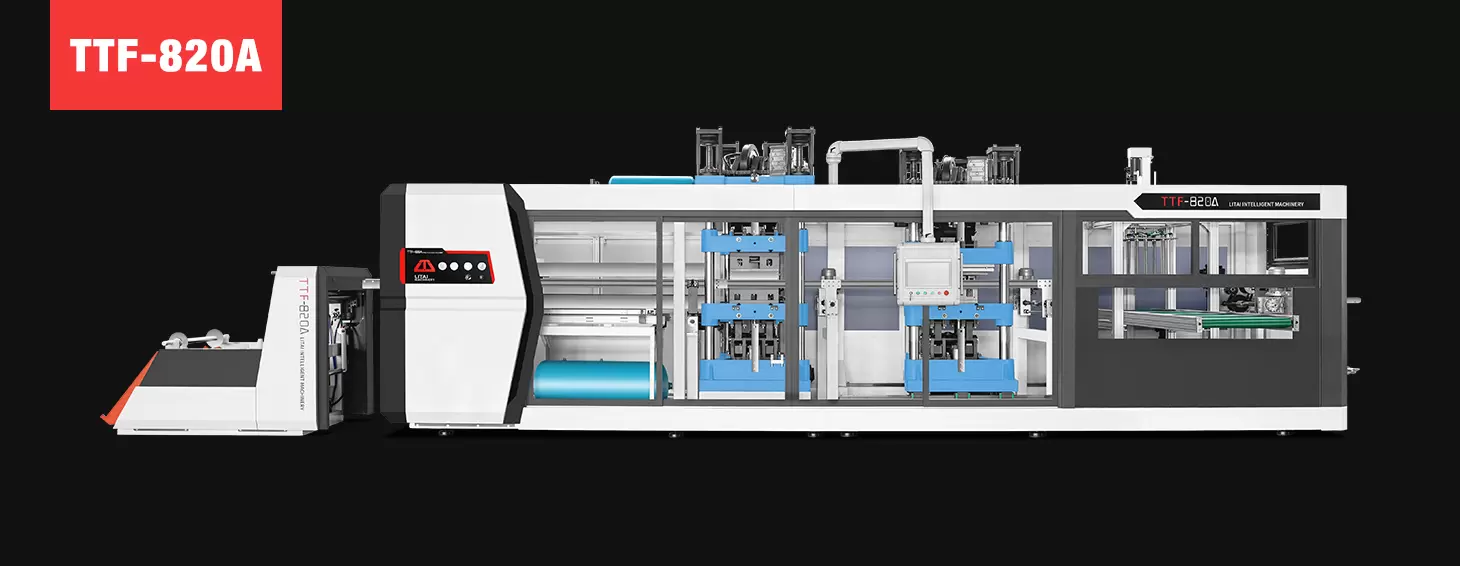

Sơ đồ dòng TTF-820A
sơ đồ dây chuyền của máy ép nhiệt TTF-820A
Đăng kí

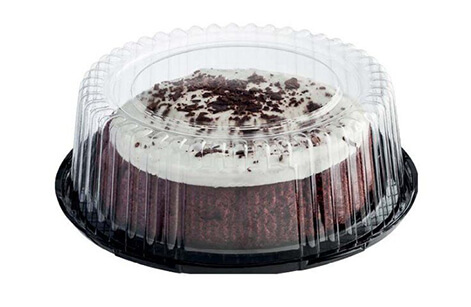

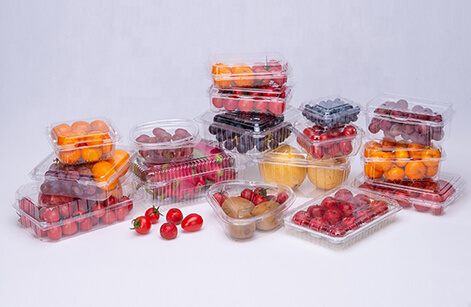

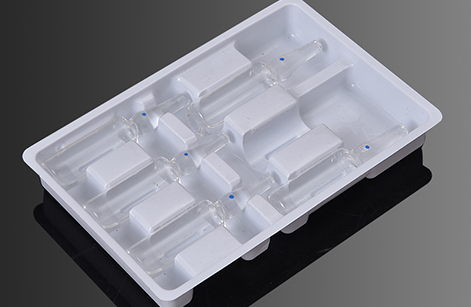

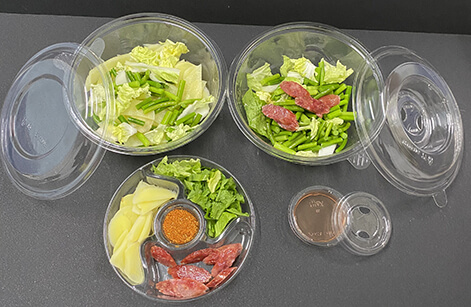

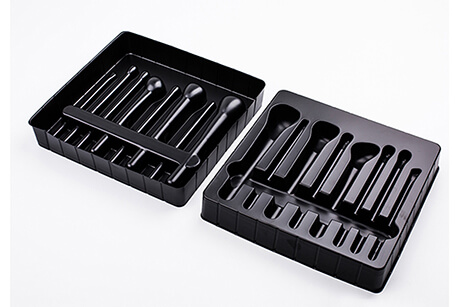

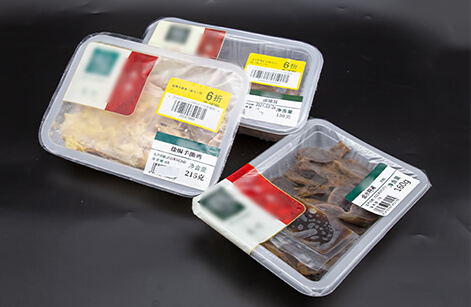

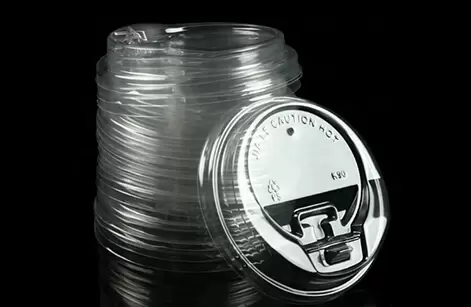

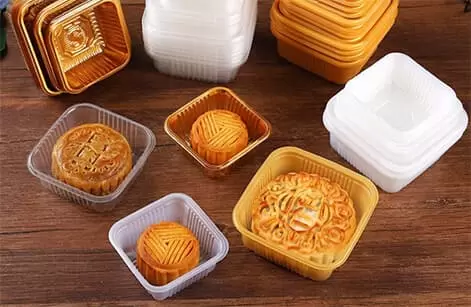

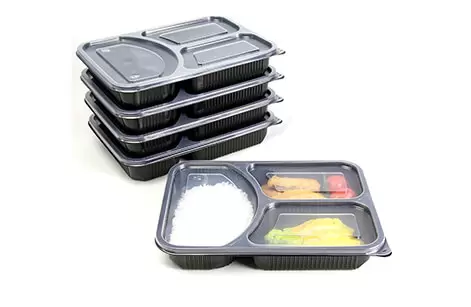

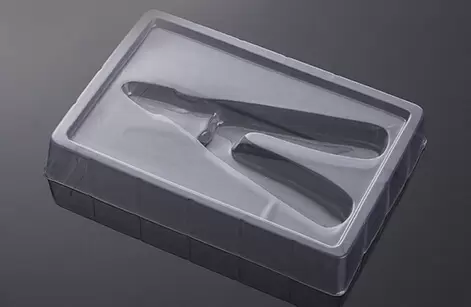

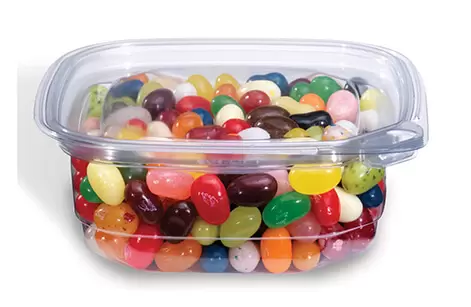

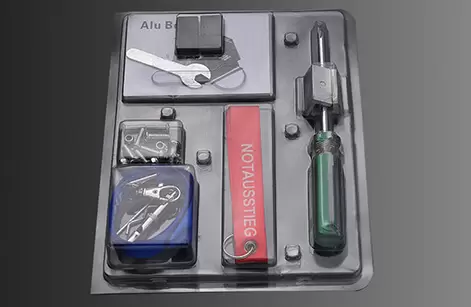

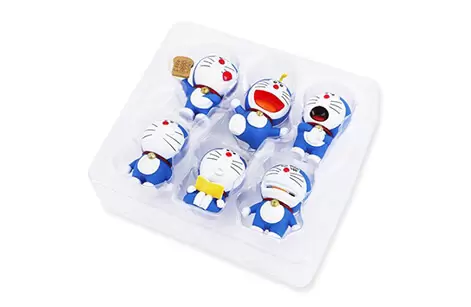

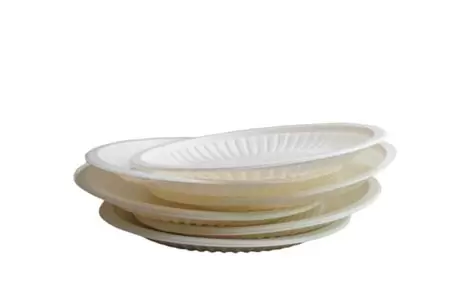

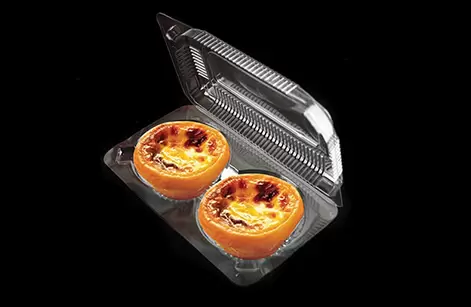

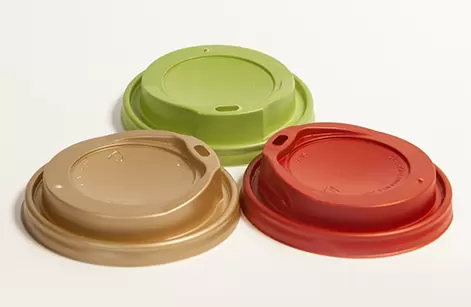

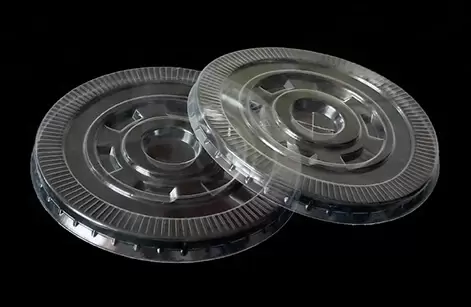

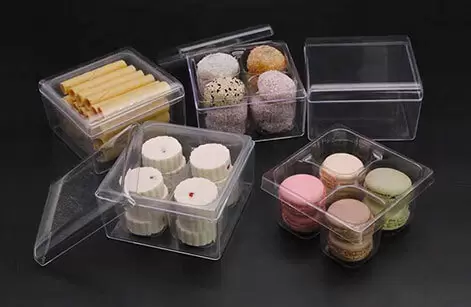

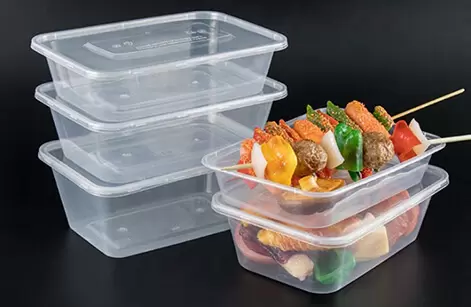

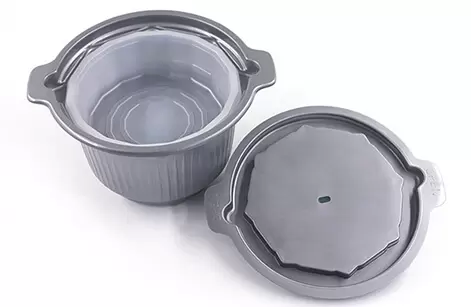

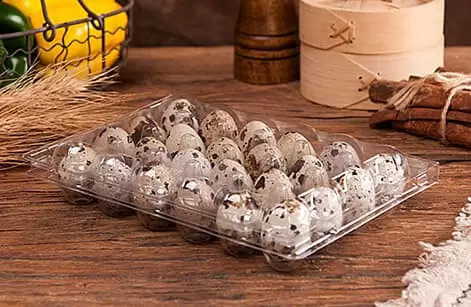

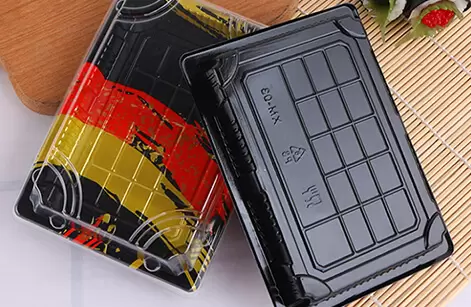

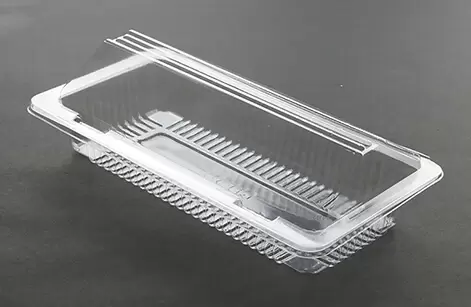

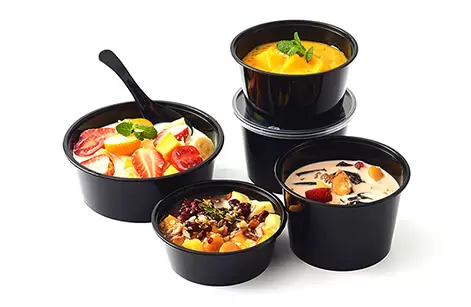

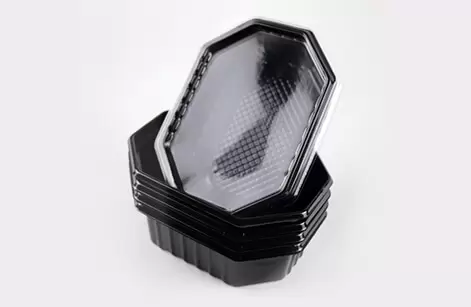

Máy nắn nhiệt hoàn toàn tự động dòng TTF là sản phẩm cốt lõi được phát triển mới nhất của chúng tôi. Máy kết hợp tạo hình, đục lỗ, cắt và xếp chồng vào quy trình. được sử dụng rộng rãi và phù hợp với hầu hết các khách hàng yêu cầu, nó có thể sản xuất khay nhựa, thùng chứa, hộp, nắp, vv Máy hoàn toàn được dẫn động bằng động cơ servo. hoạt động ổn định, tiếng ồn thấp, hiệu quả cao, chất lượng cao.

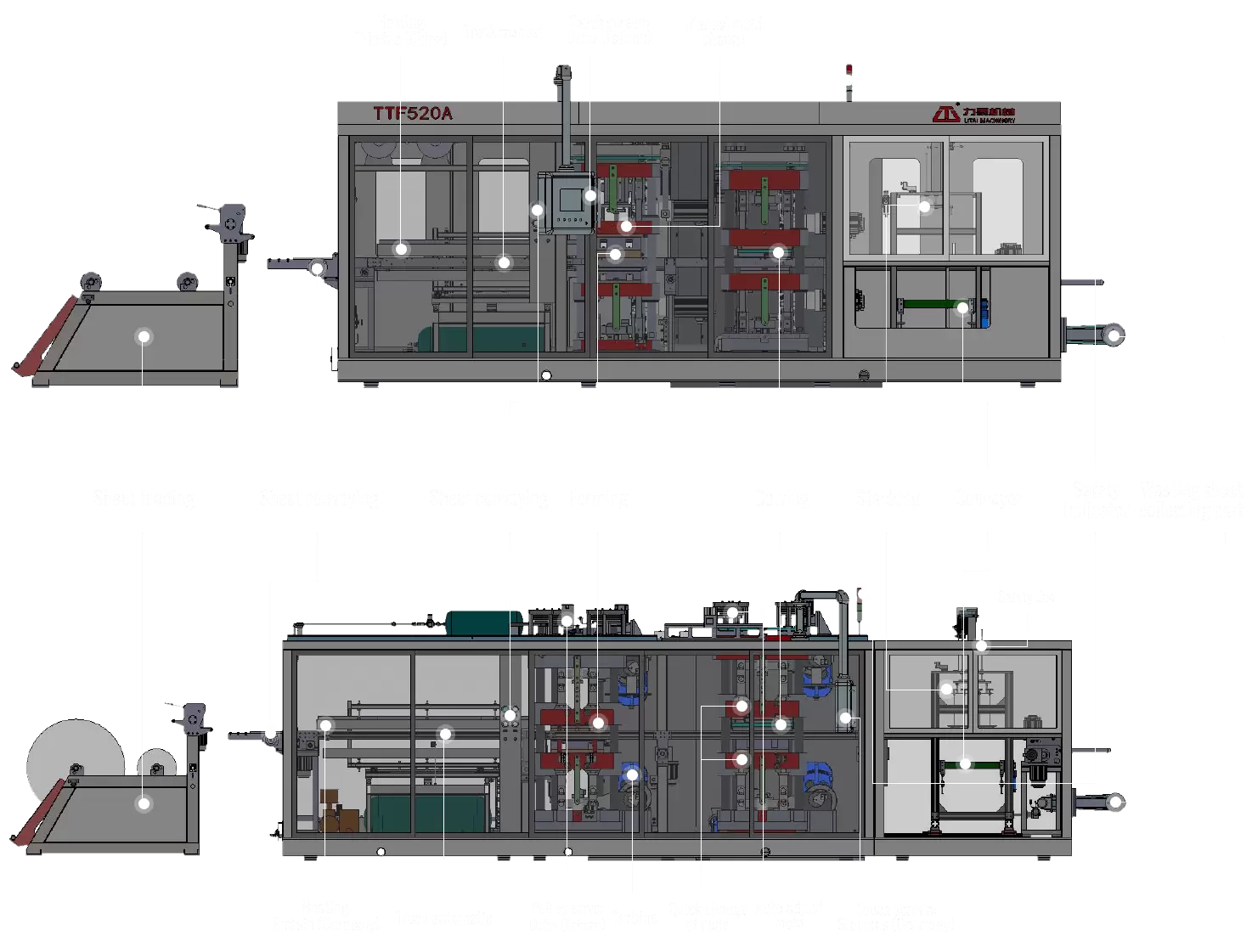

Sưởi:
Trimble (Trung Quốc)
Theo dõi: thủ công Màn hình cảm ứng:
Khuôn thủ công Detla (Đài Loan)
thay đổi

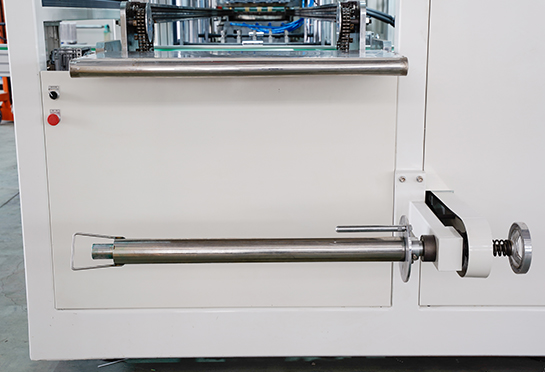

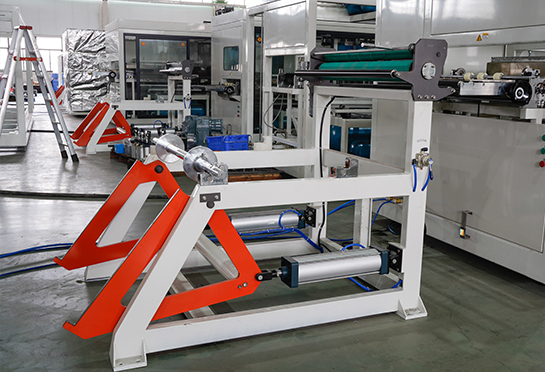

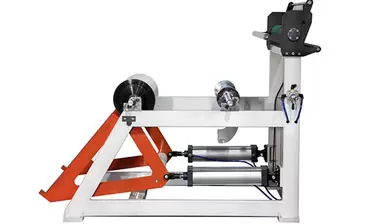

  • cho ăn tờ

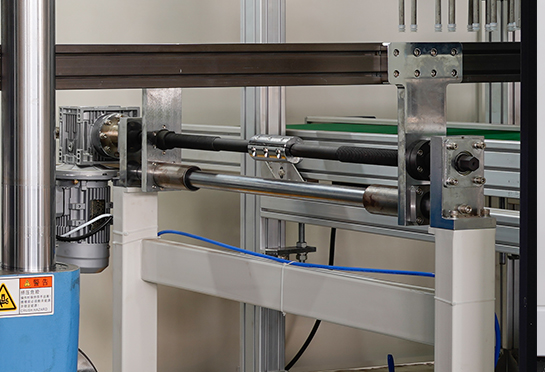

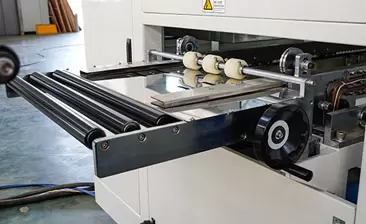

  • vận chuyển tấm

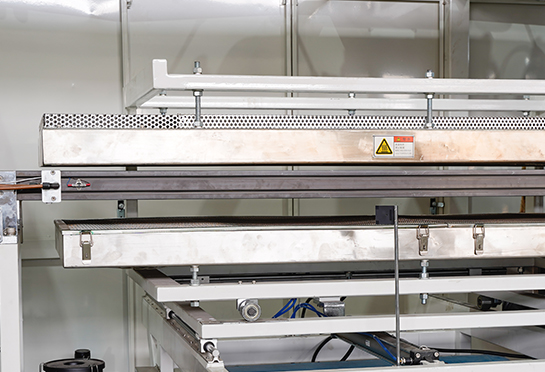

  • Sưởi:
    Trible (Trung Quốc)
  • Theo dõi: thủ công

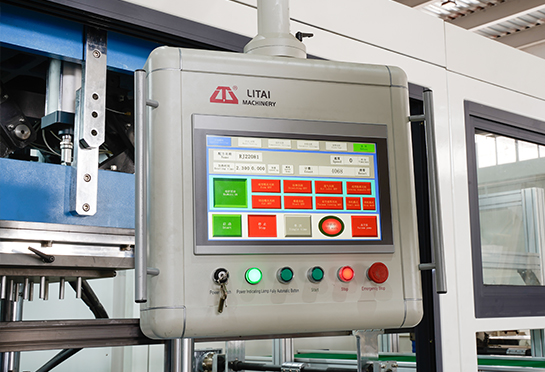

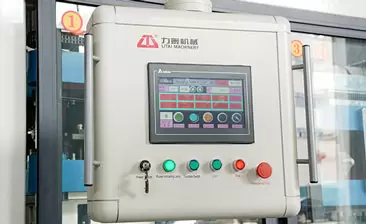

  • Màn hình cảm ứng:
    Detla (Đài Loan)
  • khuôn thủ công
    thay đổi
  • Áp kế

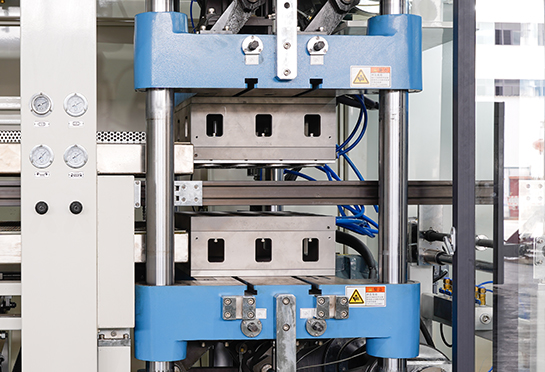

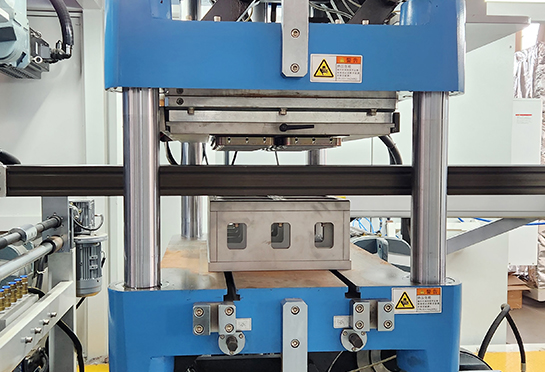

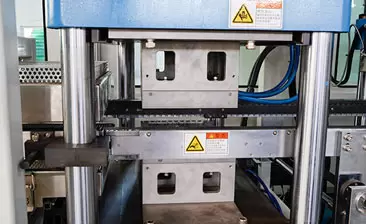

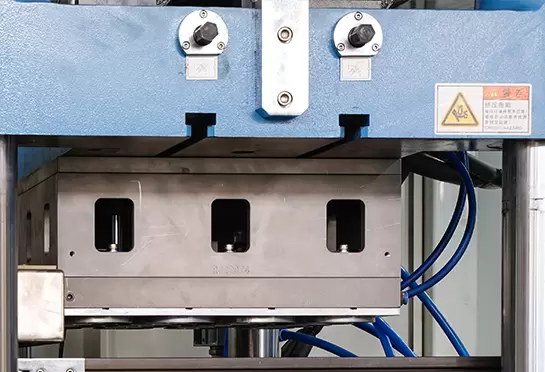

  • hình thành

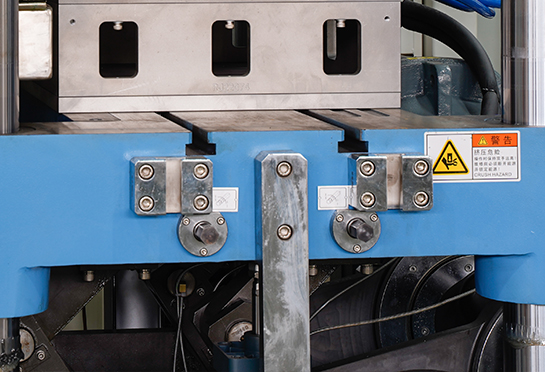

  • cắt

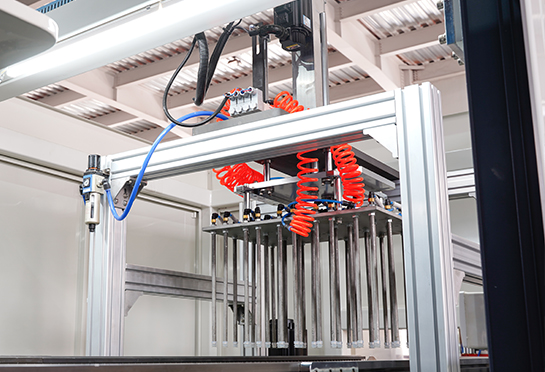

  • Xếp chồng
  • Sự an toàn
    chỉ báo

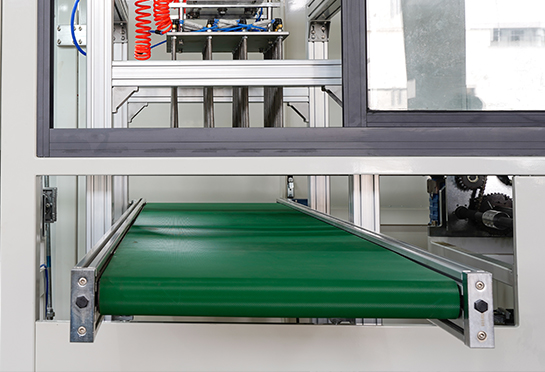

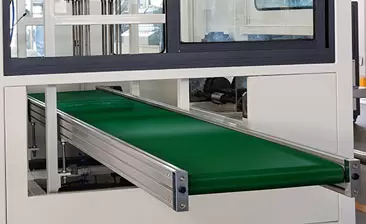

  • Băng tải
  • lãng phí tờ
    phần thu thập

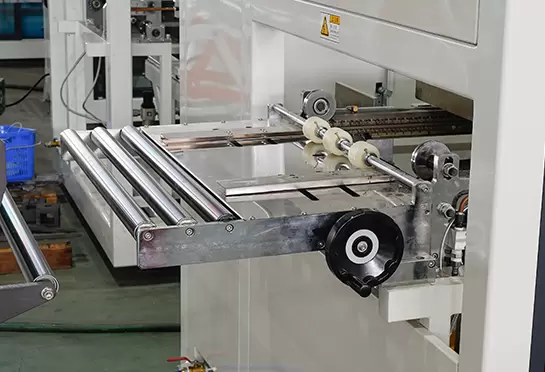

cho ăn tờ
cho ăn tờ
vận chuyển tấm
vận chuyển tấm

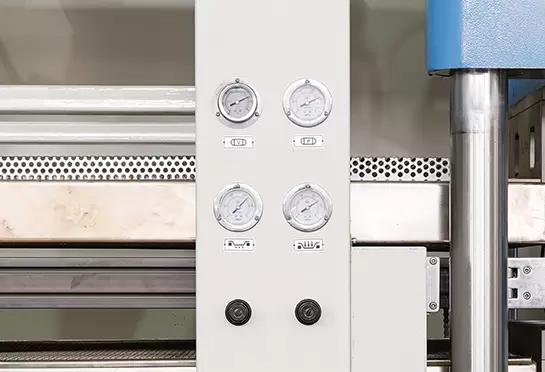

Áp kế
Áp kế
hình thành
hình thành
cắt
cắt

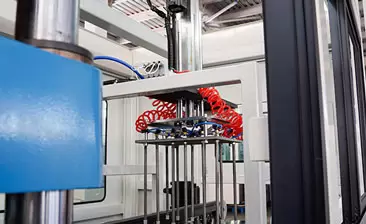

Xếp chồng
Xếp chồng
Băng tải
Băng tải

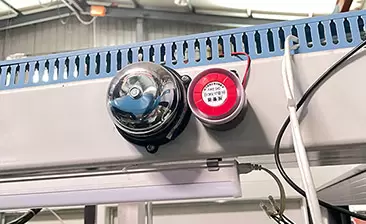

Sự an toàn
chỉ báo
Sự an toàn
chỉ báo
lãng phí tờ
phần thu thập
lãng phí tờ
phần thu thập
  • cho ăn tờ
  • vận chuyển tấm
  • Sưởi:
    Erstein (Đức)
  • Theo dõi: tự động
  • Áp kế
  • Kéo servo lên:
    Detla (Đài Loan)
  • hình thành
  • Tua bin
  • Thay đổi nhanh chóng
    khuôn
  • Thay đổi nhanh chóng
    khuôn
  • Tự động điều chỉnh
    khuôn
  • cắt
  • Màn hình cảm ứng:
    Siemens (Đức)
  • Sự an toàn
    chỉ báo
  • Xếp chồng
  • Băng tải
  • Chỉ báo an toàn
  • lãng phí tờ
    phần thu thập

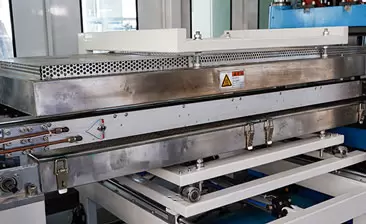

Sưởi:
Erstein (Đức)
Đường đua: servo Kéo lên tự động:
Tuabin Detla (Đài Loan) Thay nhanh
của khuôn
Tự động điều chỉnh
khuôn Màn
hình cảm ứng:
Siemens (Đức)

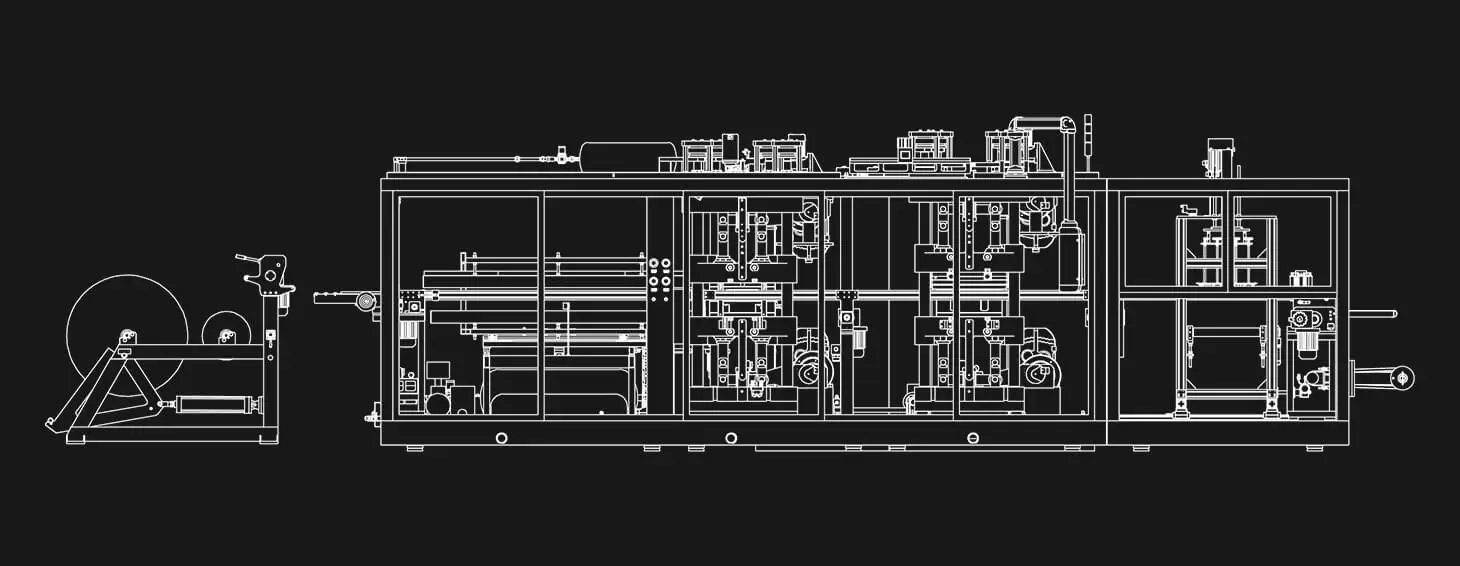

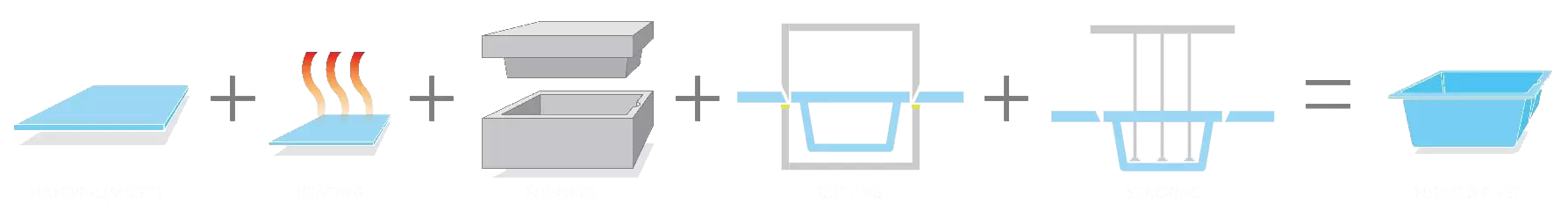

máy ép nóng ba trạm Sơ đồ phác thảo của quá trình đúc

TÓM TẮT MÁY

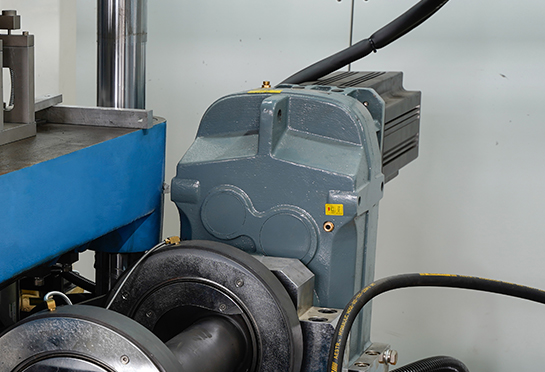

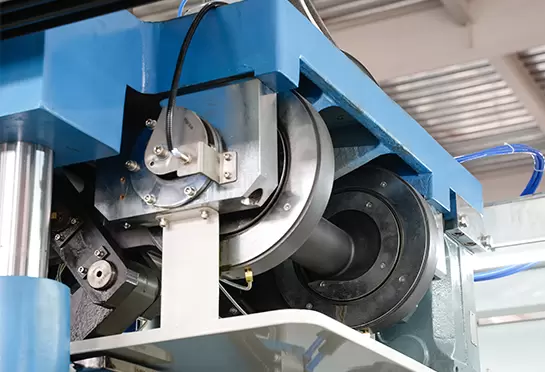

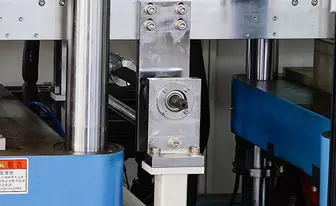

  • Mọi ga đều được dẫn động bằng cơ cấu liên kết tay quay lệch tâm.

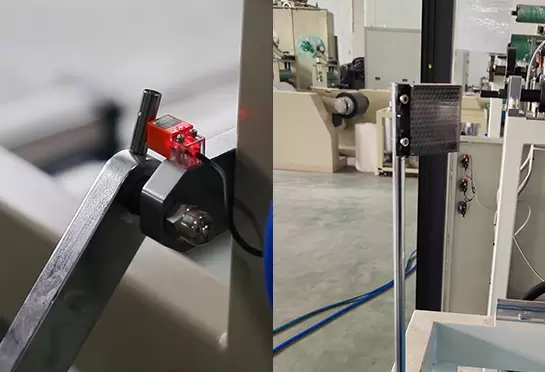

  • Phần cho ăn và sưởi ấm có công tắc quang điện tử để tránh lỗi vận hành trong quá trình sản xuất.

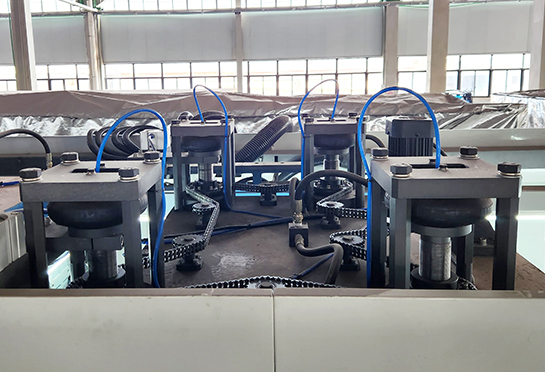

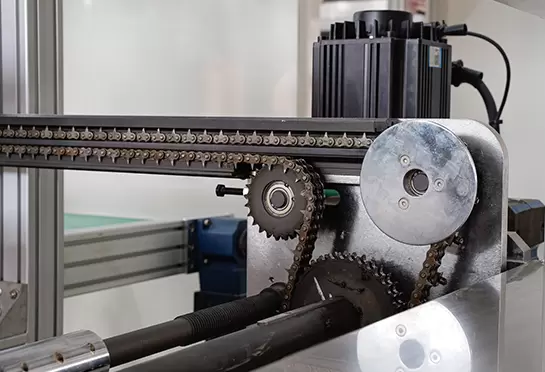

  • Chuỗi răng làm bằng 65 # Mn, giúp chuyển tải tấm. Ray nhôm có nước giải nhiệt, tiết kiệm nước.
  • Máy áp dụng hệ thống nhiệt độ PID, nó cho thấy độ chính xác cao và khả năng kiểm soát nhiệt độ < 1 ℃.

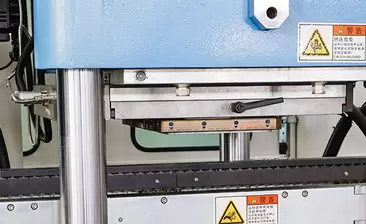

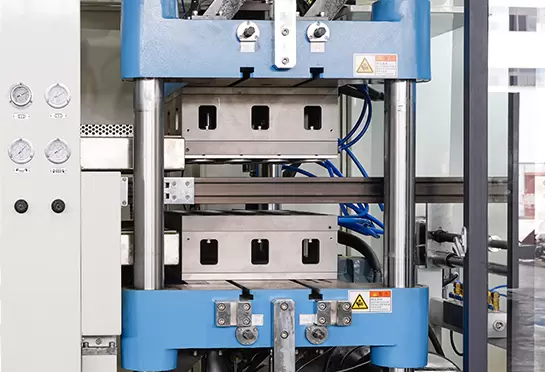

  • Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả.

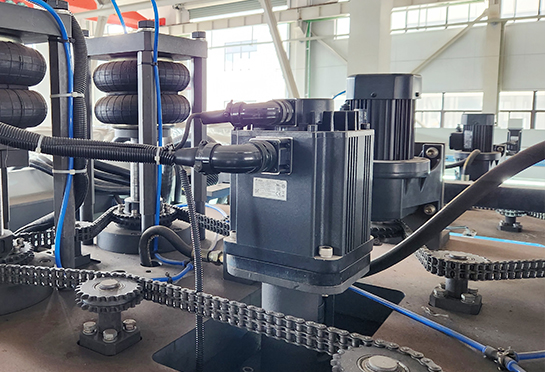

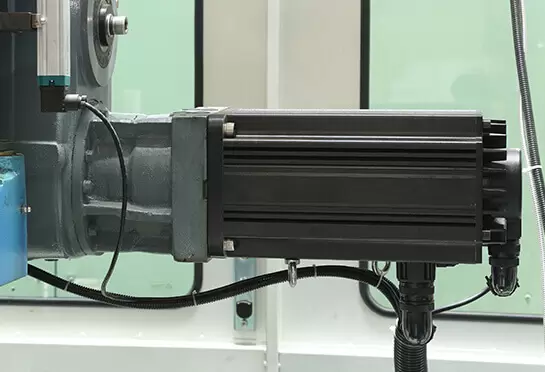

  • Mỗi động cơ servo đều có chức năng bảo vệ quá tải đối với hoạt động quá tải của máy.

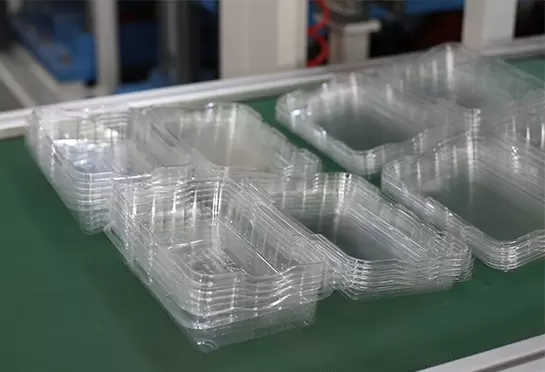

  • Trung tâm và chiều cao của thành phẩm thấp cũng như chạy ổn định đảm bảo vận hành dễ dàng và thân thiện với tầm nhìn.

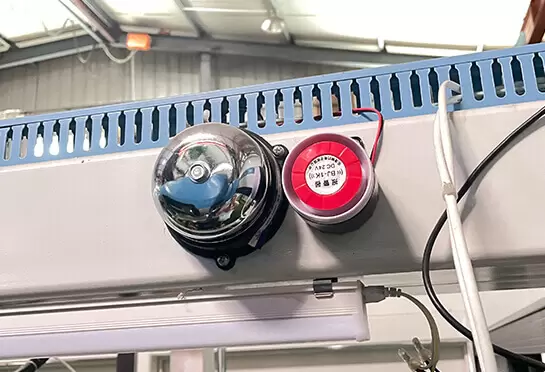

  • Có chức năng báo động cửa trượt.
  • Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả.
Mọi ga đều được dẫn động bằng cơ cấu liên kết tay quay lệch tâm. Mọi ga đều được dẫn động bằng cơ cấu liên kết tay quay lệch tâm.
Phần cho ăn và sưởi ấm có công tắc quang điện tử để tránh lỗi vận hành trong quá trình sản xuất. Phần cho ăn và sưởi ấm có công tắc quang điện tử để tránh lỗi vận hành trong quá trình sản xuất.
Chuỗi răng làm bằng 65 # Mn, giúp chuyển tải tấm. Ray nhôm có nước giải nhiệt, tiết kiệm nước. Chuỗi răng làm bằng 65 # Mn, giúp chuyển tải tấm. Ray nhôm có nước giải nhiệt, tiết kiệm nước.
Máy áp dụng hệ thống nhiệt độ PID, nó cho thấy độ chính xác cao và khả năng kiểm soát nhiệt độ < 1 ℃. Máy áp dụng hệ thống nhiệt độ PID, nó cho thấy độ chính xác cao và khả năng kiểm soát nhiệt độ < 1 ℃.
Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả. Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả.
Mỗi động cơ servo đều có chức năng bảo vệ quá tải đối với hoạt động quá tải của máy. Mỗi động cơ servo đều có chức năng bảo vệ quá tải đối với hoạt động quá tải của máy.
Trung tâm và chiều cao của thành phẩm thấp cũng như chạy ổn định đảm bảo vận hành dễ dàng và thân thiện với tầm nhìn. Trung tâm và chiều cao của thành phẩm thấp cũng như chạy ổn định đảm bảo vận hành dễ dàng và thân thiện với tầm nhìn.
Có chức năng báo động cửa trượt. Có chức năng báo động cửa trượt.
Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả. Có thiết bị thay khuôn nhanh chóng, rút ngắn thời gian thay khuôn cực kỳ hiệu quả.
