Quy trình làm việc của máy ép nhiệt nhựa ba trạm

Chúng ta hãy giới thiệu sơ lược về máy ép nhiệt nhựa ba trạm TTF-700A do LITAI cung cấp. So với các máy hút chân không thông thường trước đây, TTF-700A là máy ép nhiệt nhựa hoàn toàn tự động tích hợp nạp tờ, vận chuyển tờ, gia nhiệt, tạo hình, cắt, xếp chồng và cuộn lại. Sản phẩm cuối cùng của TTF-700A sẽ được sử dụng rộng rãi, chẳng hạn như hộp đựng thực phẩm, khay đựng trứng, đĩa ươm cây giống, đĩa, nắp cà phê, v.v.

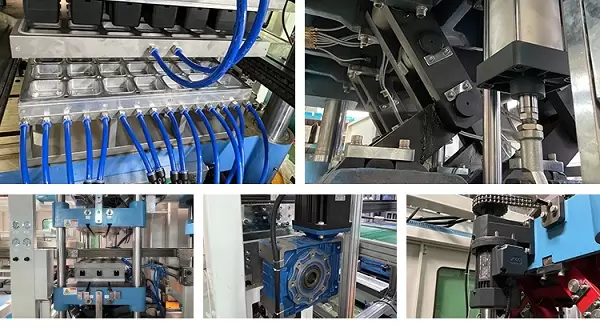

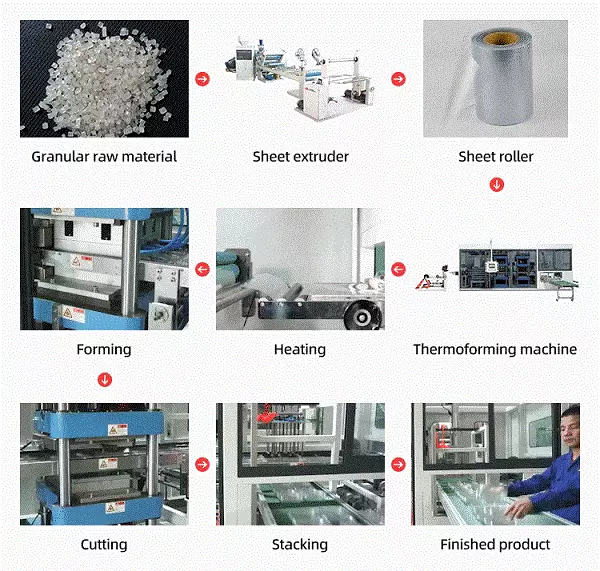

Quy trình làm việc của máy tạo hình nhựa ba trạm TTF-700A

Số 1 - Máy nạp giấy TTF-700A

1、Tải tự động, giảm chi phí nhân công;

2、Vận chuyển tấm tích cực, giảm tải cho động cơ servo vận chuyển;

3、Công tắc tiệm cận điều khiển thông minh, loại bỏ tình trạng giấy rơi xuống do vận chuyển quá nhanh;

4、Trạm đôi, đường kính lớn, giảm tần suất thay cuộn tôn, nâng cao hiệu quả sản xuất.

Số 2 - Chuyển giao một phần của TTF-700A

1、Thanh dẫn hướng bằng nhôm chứa đầy nước làm mát có thể làm mát tấm gia nhiệt hiệu quả, giúp vận chuyển ổn định.

2、Xích răng có độ chuyên dụng giúp việc đâm thủng dễ dàng hơn nhiều, với vật liệu chuyên dụng - 65Mn làm cho nó chắc chắn và bền hơn.

3、Chiều rộng có thể điều chỉnh và chuỗi phân đoạn, phù hợp với nhiều độ rộng tấm hơn và giải quyết vấn đề tấm bị chảy xệ do nhiệt.

4、Được điều khiển bằng động cơ servo, chính xác và hiệu quả.

Số 3 - Bộ phận làm nóng của TTF-700A

1、Sử dụng gạch sưởi ấm Elstein thương hiệu Đức, hiệu suất cách nhiệt và hiệu suất sưởi ấm tuyệt vời, giúp tiết kiệm thời gian và năng lượng. (Tăng tốc độ hơn 50% và tiết kiệm năng lượng hơn 30%). Dựa trên điều này, mức tiêu thụ điện năng thực tế chỉ bằng khoảng 30% công suất định mức, thật tuyệt vời và đáng kinh ngạc.

2、Lò có chiều dài gấp 4 lần chiều rộng của vùng tạo hình, để tấm có thể đi qua khoảng cách xa hơn trong thời gian hóa dẻo nhất định, cải thiện tốc độ để cải thiện sản lượng.

3、Được chia thành hai lớp bếp với cách bố trí gạch gia nhiệt được tối ưu hóa, giúp tấm bếp được gia nhiệt đầy đủ và đều.

4、Toàn bộ bếp được chia thành 44 bộ phận kiểm soát nhiệt độ riêng biệt, độ chính xác có thể kiểm soát ở mức 1 độ C, đảm bảo tấm của mỗi sản phẩm được dẻo hóa hoàn hảo.

5、Được phủ lưới sắt bảo vệ để ngăn tấm trải giường rơi xuống tấm sưởi gây hỏa hoạn, an toàn và đáng tin cậy.

Số 4 - Trạm hình thành TTF-700A

1、Sử dụng cấu trúc bốn trụ (thép 40Cr) để hỗ trợ và tấm khuôn liền khối (thép TQ-600) để dẫn hướng, giúp trạm tạo hình của chúng tôi chắc chắn và ổn định hơn, hấp thụ sốc và chống mài mòn.

2、Chúng tôi có bốn xi lanh đệm trên trạm tạo hình, giúp giảm chấn động khi kẹp, đảm bảo tấm giấy hoạt động trơn tru.

3、Độ lệch song song giữa tấm dẫn hướng nhỏ hơn 0,05mm và đối với khuôn, nhỏ hơn 0,03mm, thấp hơn nhiều so với giá trị trung bình của ngành. Do đó, kích thước sản phẩm tạo hình của chúng tôi sẽ chính xác hơn, đáy sẽ hoàn hảo hơn.

4、Cơ cấu kết nối sử dụng ống lót thép chống mài mòn, chịu được trọng lượng lớn hơn, quay chính xác hơn. Và sự xoay đối xứng đảm bảo tính song song của máy chạy, tránh mài mòn ngang bốn trụ, giúp máy có tuổi thọ cao hơn.

5、Cơ chế hỗ trợ thay đổi khuôn được trang bị thanh trượt và thanh đỡ, giúp thay đổi nhanh chóng, tiết kiệm thời gian và nhân công hơn.

6、Được điều khiển bởi động cơ servo công suất cao, độ chính xác cao, hiệu suất cao và tiếng ồn thấp.

7、Bôi trơn thông minh theo một lượng và thời gian nhất định, giúp máy có tuổi thọ cao và bền vững.

8、Khoang khuôn có nước làm mát bên trong, giúp đẩy nhanh tốc độ làm mát và dễ dàng tháo khuôn.

9、Nguyên lý hoạt động là sự kết hợp giữa áp suất thụ động và áp suất âm với sự hỗ trợ gia cố khuôn bằng một số nút nylon, giúp khả năng tạo ra sản phẩm mạnh mẽ hơn.

10、Trạm trên và dưới có thể tự động điều chỉnh, nhanh chóng và tiện lợi hơn.

11、Sử dụng kết cấu bánh xe lệch tâm, chạy dễ dàng, bảo trì dễ dàng.

Số 5 - Trạm Đục Lỗ TTF-700A

1、Sử dụng cấu trúc bốn trụ (thép 40Cr) để hỗ trợ và tấm khuôn liền khối (thép TQ-600) để dẫn hướng, giúp trạm đột của chúng tôi chắc chắn và ổn định hơn, hấp thụ sốc và chống mài mòn.

2、Sử dụng kết cấu bánh xe lệch tâm, chạy dễ dàng, bảo trì dễ dàng.

3、Chúng tôi có bốn xi lanh đệm trên trạm đột dập, giúp giảm chấn động khi kẹp, đảm bảo tấm giấy hoạt động trơn tru.

4、Độ lệch song song giữa tấm dẫn hướng nhỏ hơn 0,05mm và đối với khuôn, nhỏ hơn 0,03mm, thấp hơn nhiều so với giá trị trung bình của ngành. Nó sẽ giúp vị trí của các lỗ chính xác hơn và sản phẩm trông đẹp hơn nhiều. Và làm cho lưỡi đột có tuổi thọ cao hơn.

5、Bôi trơn thông minh theo một lượng và thời gian nhất định, giúp máy có tuổi thọ cao và bền vững.

6、Bộ truyền động servo công suất cao, tạo ra lực đục lớn hơn và sản phẩm tốt hơn nhiều.

7、Cơ chế hỗ trợ thay đổi khuôn được trang bị thanh trượt và thanh đỡ, giúp thay đổi nhanh chóng, tiết kiệm thời gian và nhân công hơn.

8、Cơ cấu kết nối sử dụng ống lót thép chống mài mòn, chịu được trọng lượng lớn hơn, quay chính xác hơn. Và sự xoay đối xứng đảm bảo tính song song của máy chạy, tránh mài mòn ngang bốn trụ, giúp máy có tuổi thọ cao hơn.

9、Trạm làm việc không chỉ có thể tự động điều chỉnh lên xuống mà còn có thể điều chỉnh giữa các trạm làm việc có chức năng chống va chạm, cả hai đều giúp toàn bộ hệ thống trạm làm việc thuận tiện hơn, nhanh hơn và an toàn hơn.

10、Lưỡi đục rời, dễ dàng thay thế, giá cả phải chăng.

Số 6 - Trạm cắt của TTF-700A

1、Sử dụng cấu trúc bốn trụ (thép 40Cr) để hỗ trợ và tấm khuôn liền khối (thép TQ-600) để dẫn hướng, giúp trạm tạo hình của chúng tôi chắc chắn và ổn định hơn, hấp thụ sốc và chống mài mòn.

2、Độ lệch song song giữa tấm dẫn hướng nhỏ hơn 0,05mm và đối với khuôn, nhỏ hơn 0,03mm, thấp hơn nhiều so với giá trị trung bình của ngành. Điều này làm cho sản phẩm cắt chính xác hơn và hoàn hảo hơn.

3、Trạm làm việc không chỉ có thể tự động điều chỉnh lên xuống mà còn có thể điều chỉnh giữa các trạm làm việc có chức năng chống va chạm, cả hai đều giúp toàn bộ hệ thống trạm làm việc thuận tiện hơn, nhanh hơn và an toàn hơn.

4、Lưỡi khuôn được làm nóng bằng tấm dẫn nhiệt, giúp sản phẩm dễ cắt và cạnh hoàn hảo hơn.

5、Chức năng cảnh báo quá nhiệt (90°C) trên tấm dẫn nhiệt, an toàn và đáng tin cậy.

6、Động cơ servo công suất cao, lực cắt mạnh mẽ, đường cắt có thể đạt tới 12 mét, đảm bảo đường cắt hoàn hảo.

7、Lưỡi dao di chuyển có chức năng định vị, giúp việc cắt sản phẩm chính xác hơn.

8、Hệ thống bôi trơn thông minh có thể bôi trơn theo một lượng và thời gian nhất định, giúp máy có tuổi thọ và tính bền vững cao.

9、Cơ chế hỗ trợ thay đổi khuôn được trang bị thanh trượt và thanh đỡ, giúp thay đổi nhanh chóng, tiết kiệm thời gian và nhân công hơn.

10、Chúng tôi có bốn xi lanh đệm trên trạm đột dập, giúp giảm chấn động khi kẹp, đảm bảo tấm giấy hoạt động trơn tru.

11、Sử dụng kết cấu bánh xe lệch tâm, chạy dễ dàng, bảo trì dễ dàng.

12、Cơ cấu kết nối sử dụng ống lót thép chống mài mòn, chịu được trọng lượng lớn hơn, quay chính xác hơn. Và sự xoay đối xứng đảm bảo tính song song của máy chạy, tránh mài mòn ngang bốn trụ, giúp máy có tuổi thọ cao hơn.

Số 7 - Trạm xếp chồng TTF-700A

1、Áp dụng kiểu xếp chồng đẩy xuống, tiết kiệm để đáp ứng yêu cầu của hầu hết các sản phẩm.

2、Việc xếp chồng được điều khiển bởi động cơ servo, giúp tăng độ chính xác và hiệu quả.

3、Được trang bị băng tải có thể tháo rời và thay thế, hiệu quả và tiện lợi.

4、Thiết bị thanh hút có thể thay thế, đáp ứng nhu cầu của các sản phẩm khác nhau.

5、Được trang bị nhiều thiết bị giảm thanh để giảm tiếng ồn khi xếp chồng.

6、Thanh hút bằng nhôm, nhẹ và bền.

Bộ điều khiển PLC

1、Giao diện tương tác thân thiện, dễ vận hành.

2、Bộ nhớ lớn, đáp ứng nhu cầu lưu trữ dữ liệu sản phẩm lớn.

3、Dữ liệu sản phẩm được lưu trữ và đọc thông qua một phím chức năng, thao tác dễ dàng.

4、Màn hình cảm ứng di động giúp thao tác linh hoạt và thuận tiện.

5、Tích hợp cao, trực quan hóa dữ liệu, dễ kiểm soát.

Nhà cung cấp máy ép nhiệt nhựa ba trạm TTF-700A - LITAI

Công ty TNHH LITAI MACHINERY được thành lập vào năm 2001, là nhà sản xuất chuyên nghiệp máy ép nhiệt nhựa đa trạm tự động, dây chuyền sản xuất cốc nhựa, máy ép nhiệt nhựa BOPS, khuôn mẫu, máy đùn tấm PET và tấm PP/PS nhiều lớp. Chúng tôi là nhà sản xuất nguồn tích hợp sản xuất, R&D, chế tạo và bán hàng công nghiệp và thương mại. Chào đón khách hàng mới và cũ đến tham khảo!
